Короткое замыкание на кухне: нашли подгоревшую розетку EKF с автоматическими клеммами и восстановили электропитание
Проблема / задача

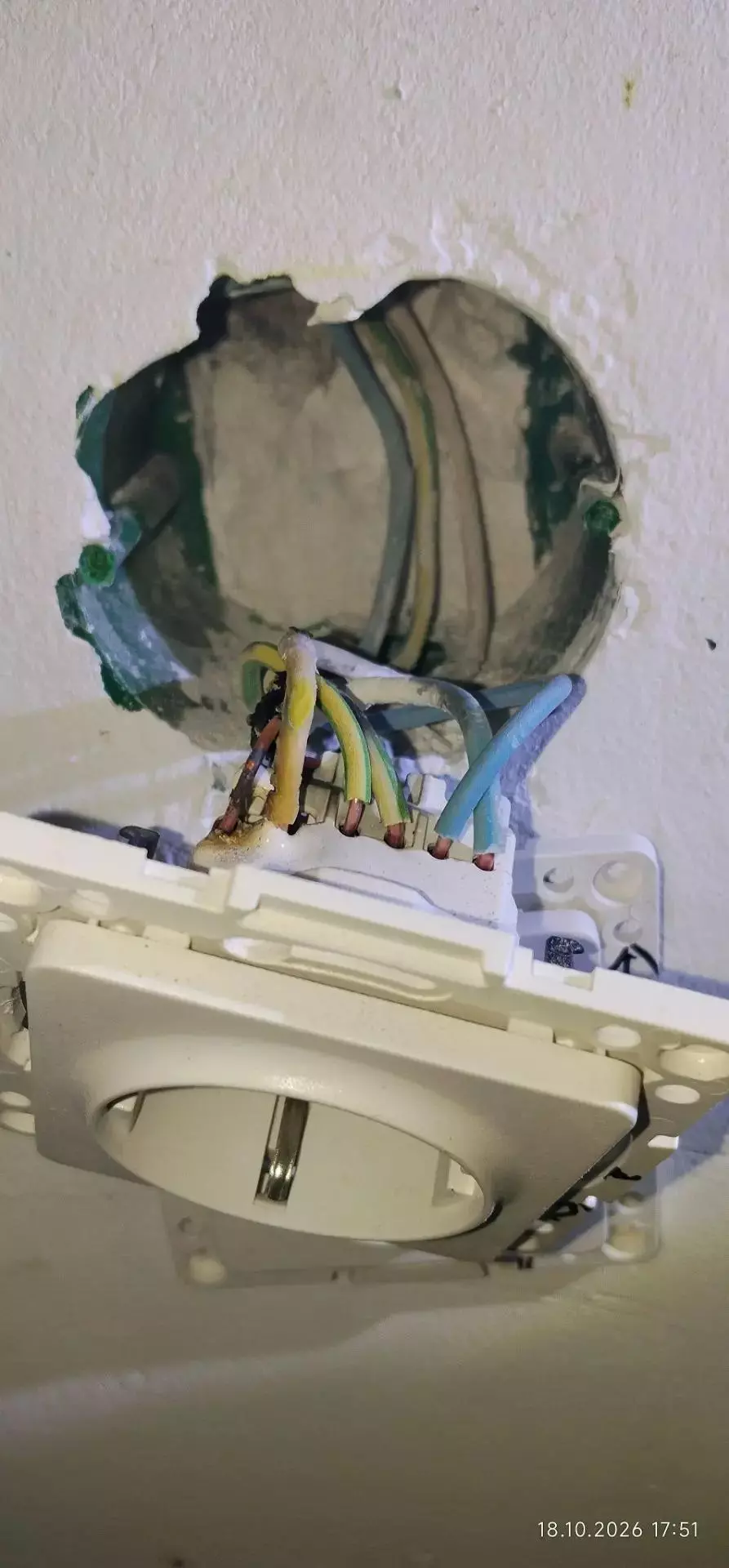

Заявка поступила через другого электрика — Ришата. По переданной информации, на кухонной розеточной группе возникло короткое замыкание: дифференциальный автоматический выключатель отключался сразу после попытки включения и не позволял восстановить питание. К этой группе относились кухонные розетки. Раис и Рустам выехали на объект в воскресенье, заранее предупредив клиентку о стоимости выезда и минимально необходимого объёма работ. При первичном осмотре выяснилось, что для поиска причины потребуется последовательно проверить щиток, соединения, розетки и шлейфы. В процессе диагностики также обнаружили, что дифавтомат IEK серии Generic номиналом C25 с дифференциальным током 30 мА вышел из строя после неоднократных попыток включения при сохранявшемся коротком замыкании. По мере продолжения поиска клиентка начала нервничать из-за того, что причина не находилась сразу, однако разрешила мастерам продолжить диагностику. В итоге под кухонной мойкой были обнаружены две розетки EKF PROxima коллекции «Стокгольм» с автоматическими клеммами. В одной из розеток выявили следы нагрева и короткое замыкание фазного проводника на защитный проводник PE. После отключения и разъединения повреждённого соединения короткое замыкание исчезло. Клиентке показали найденную неисправность и объяснили необходимость замены повреждённых розеток и выбора подходящего решения для квартирного щитка. Для ремонта электрик Рустам предоставил необходимые материалы: две новые розетки Schneider Electric / Systeme Electric, общую рамку и двухполюсный автомат IEK на 25 А.
Что было сделано

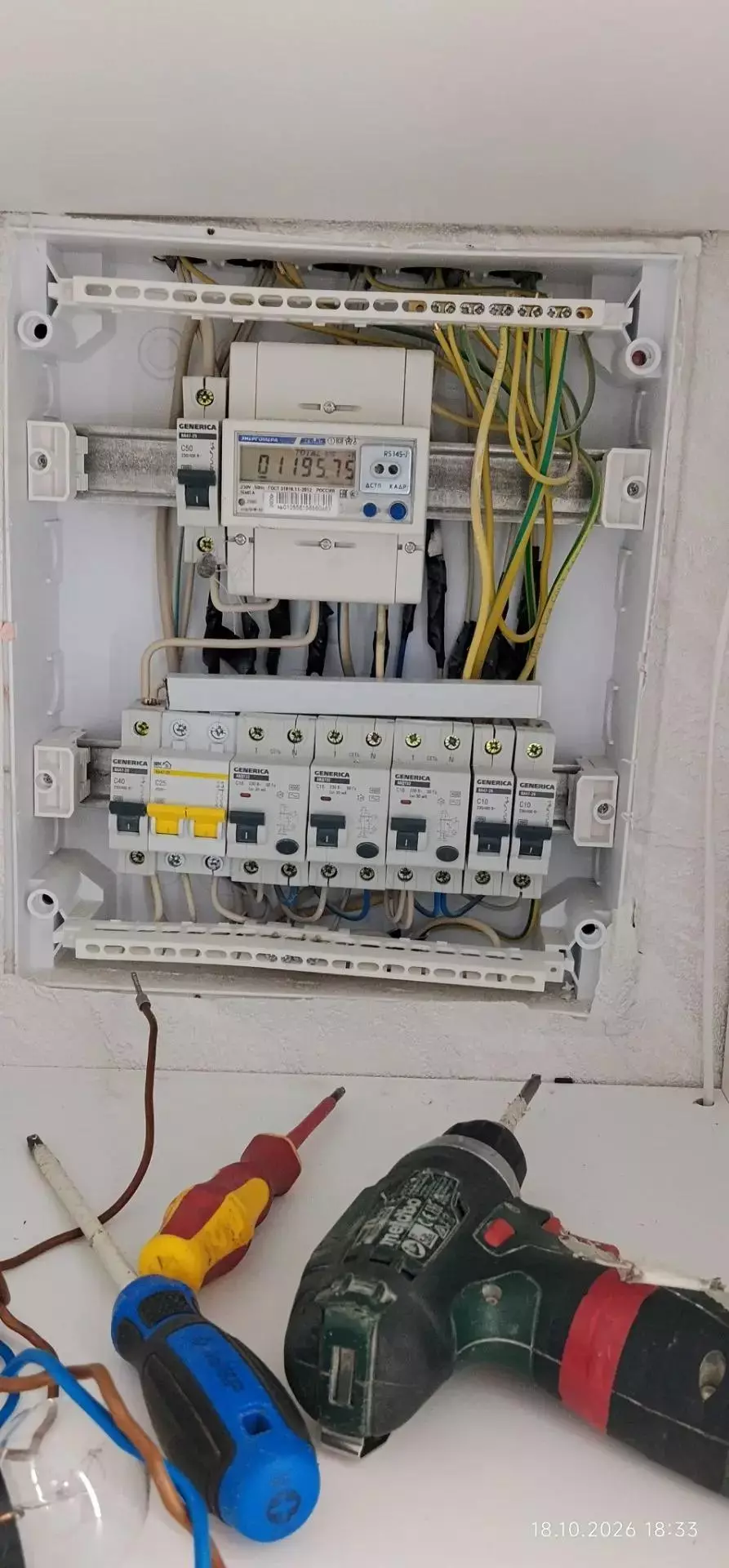

Работу начали с диагностики квартирного электрощита и кухонной розеточной группы. Сняли крышку щитка, проверили состояние аппарата защиты, прозванивали проводники, последовательно осматривали розетки, соединения и шлейфы. При осмотре обратили внимание на использование в соединениях медных проводов сечением 2,5 и 1,5 мм², а также гибких проводников с наконечниками НШВИ. На этом этапе короткое замыкание сразу обнаружить не удалось. В ходе дальнейшей проверки установили, что дифавтомат IEK серии Generic C25 с дифференциальным током 30 мА вышел из строя после неоднократных попыток включения при сохранявшемся коротком замыкании. Продолжили поиск по розеткам кухонной линии. Под мойкой обнаружили две розетки EKF PROxima коллекции «Стокгольм» с автоматическими клеммами. В одной из розеток выявили следы нагрева и замыкание фазного проводника на защитный проводник PE. После отключения и разъединения повреждённого соединения короткое замыкание исчезло. Клиентке показали повреждённую розетку и объяснили, почему необходимо заменить обе розетки в этом узле. Мастера предложили установить новые розетки Schneider Electric / Systeme Electric и обсудили варианты замены вышедшего из строя дифавтомата. Клиентке разъяснили, что дифавтомат обеспечивает защиту от сверхтоков и дифференциальных токов утечки, тогда как обычный двухполюсный автомат защищает от перегрузки и короткого замыкания, но сам по себе не заменяет защиту от утечки тока. После обсуждения клиентка согласилась на замену двух розеток и установку двухполюсного автомата IEK номиналом 25 А вместо вышедшего из строя дифавтомата. Все материалы предоставил электрик Рустам: две розетки Schneider Electric / Systeme Electric, одну общую рамку и двухполюсный автомат IEK на 25 А. После согласования стоимости мастера выполнили замену оборудования, собрали розетки в рамке, установили новый аппарат в щитке, восстановили подключения и проверили работу линии. Снятые элементы и встроенную микроволновую печь вернули на места. После сборки провели контрольную проверку: короткое замыкание больше не проявлялось, линия включилась и работала нормально. Все разобранные элементы были собраны, рабочее место приведено в порядок.
Результат

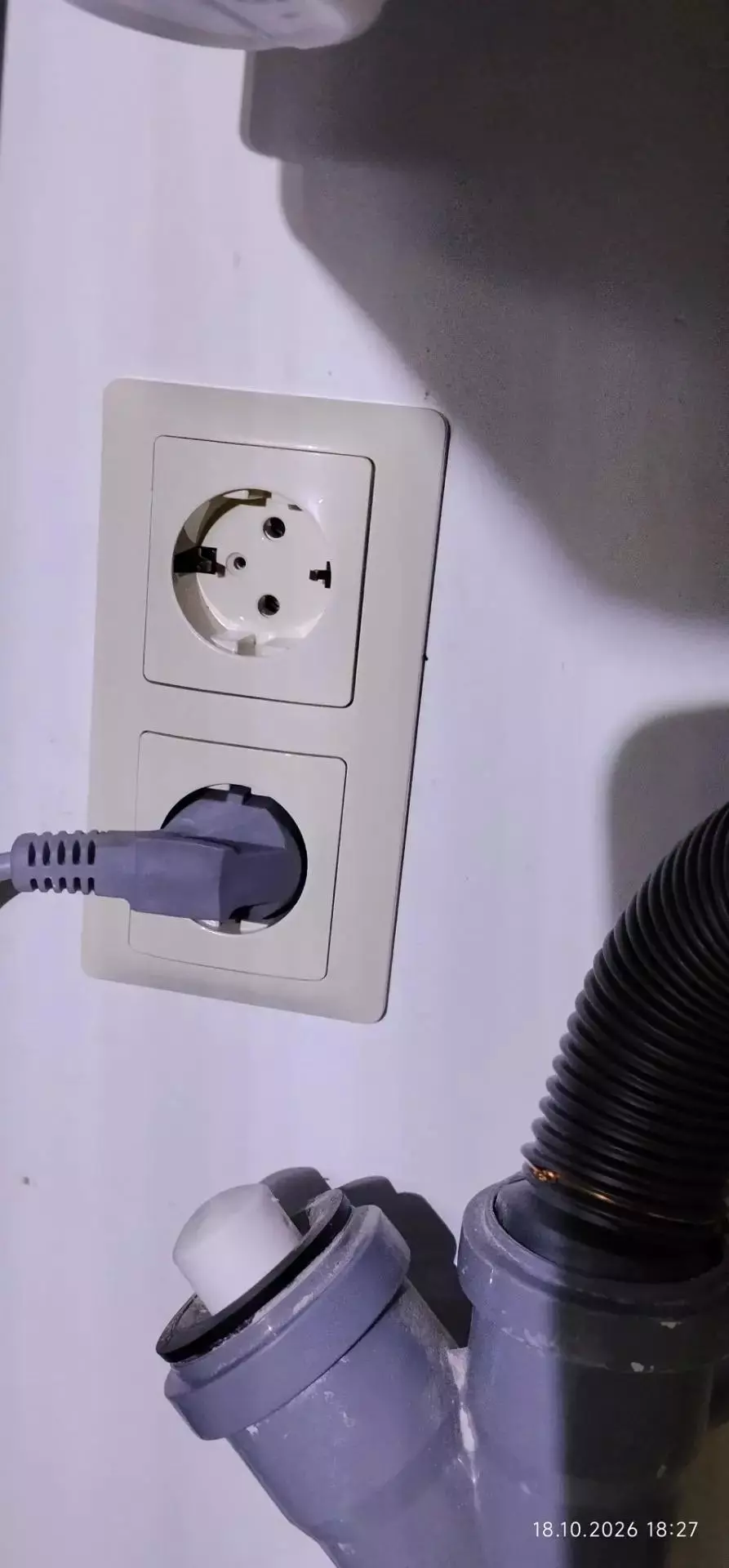

Причину короткого замыкания удалось обнаружить в одной из кухонных розеток EKF PROxima «Стокгольм» с автоматическими клеммами, расположенной под мойкой. В розетке были выявлены следы нагрева и замыкание фазного проводника на защитный проводник PE. После отключения повреждённого соединения короткое замыкание исчезло. Повреждённые розетки заменили на две новые розетки Schneider Electric / Systeme Electric, установили общую рамку, а вышедший из строя дифавтомат IEK заменили на согласованный с клиенткой двухполюсный автоматический выключатель IEK на 25 А. Все необходимые материалы для ремонта предоставил электрик Рустам. После завершения работ оборудование установили на места, розетки собрали в рамке, встроенную микроволновую печь вернули на место. Восстановленную линию включили и проверили — после ремонта она работала нормально. Клиентке показали найденную неисправность и объяснили различия между вариантами защиты. В процессе диагностики клиентка заметно нервничала, поскольку поиск занял время и первоначально причина не находилась. После обнаружения неисправности, объяснения ситуации и успешной проверки результата она успокоилась. Общая продолжительность работ составила около двух часов. Итоговая стоимость, согласованная с клиенткой, — 11 000 ₽.
Дополнительно

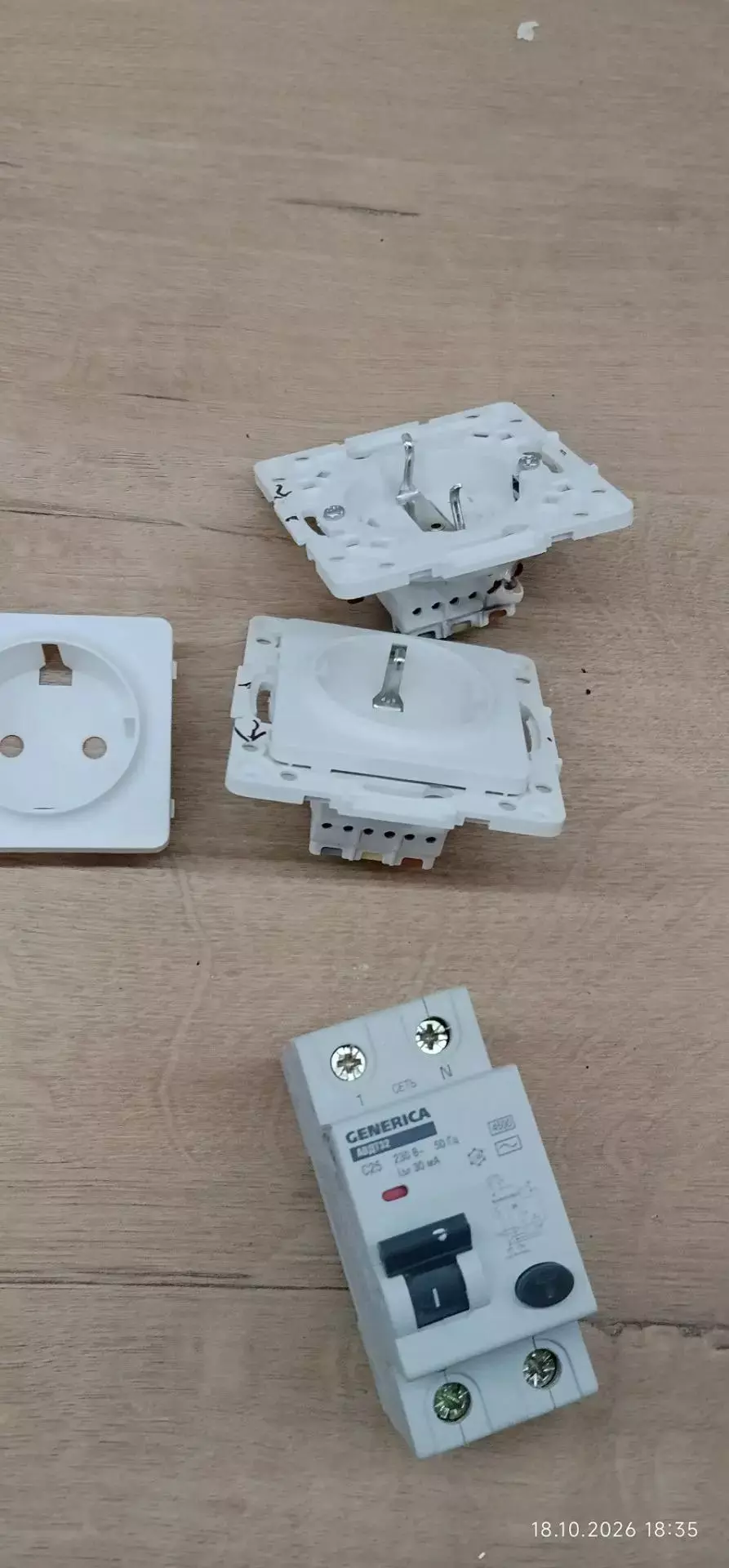

В ходе работ помимо поиска короткого замыкания выполнены диагностика кухонной розеточной группы, проверка соединений и шлейфов, выявление повреждённой розетки, замена двух розеток и общей рамки, замена вышедшего из строя аппарата в квартирном электрощите, сборка разобранных элементов и возврат встроенной микроволновой печи на место. Все необходимые материалы — две розетки Schneider Electric / Systeme Electric, общую рамку и двухполюсный автомат IEK на 25 А — предоставил электрик Рустам. Работы выполняли два мастера — Раис и Рустам. Общая продолжительность — около двух часов.
💡 Совет клиенту
Если автомат отключается сразу после включения, не пытайтесь многократно его взводить. Отключите подключённые к соответствующей линии приборы, если это можно сделать безопасно, и вызовите электрика. При коротком замыкании причиной может быть повреждённый прибор, кабель, розетка, соединение или ошибка монтажа; точное место определяется последовательной диагностикой. Розетки с автоматическими клеммами требуют соблюдения инструкции производителя: правильной длины зачистки, допустимого сечения и типа проводника, а также полного ввода жилы в зажим. По одному типу клемм нельзя делать вывод о качестве всей серии розеток — важны состояние конкретного механизма и корректность монтажа. Если корпус розетки подгорел, её следует заменить и проверить участок проводки. Отдельно учитывайте, что обычный двухполюсный автомат и дифавтомат выполняют разные функции. Перед заменой необходимо понимать, какая защита была предусмотрена в исходной схеме и чем будет обеспечена защита от токов утечки после ремонта.
