Переборка щита учёта и подготовка электроснабжения гаража в Елабуге
Проблема / задача
На объекте заказчика Алмаза в Елабуге требовалось привести в порядок старый электрический щит на трубостойке, в котором ранее располагался узел учёта электроэнергии. В щите сохранились старый счётчик и автоматические выключатели. По поставленной задаче необходимо было исключить из предусматриваемой схемы дублирующий счётчик «Меркурий» прямого включения на 380 В и организовать ввод в дом через трёхполюсный автоматический выключатель. Также требовалось предусмотреть отдельные линии для розетки, устанавливаемой в этом же щите, и для электроснабжения гаража. Вторая задача — подготовить электроснабжение вновь построенного гаража. Для этого требовалось установить в гараже электрический щит, смонтировать розетки и выключатель, а также подготовить линию питания от старого щита учёта. Заказчик самостоятельно выполнял земляные работы — копал траншею для будущей прокладки кабеля. На первом этапе предстояло подготовить оборудование и трассу для последующего подключения гаража.
Что было сделано
Мастер Раис выехал из Набережных Челнов в Елабугу по просьбе давнего клиента Алмаза. На объекте на улице Трёхсвятской предстояло привести в порядок старый щит учёта и выполнить первый этап электромонтажных работ для будущего электроснабжения вновь построенного гаража. Сначала мастер осмотрел существующее оборудование учёта электроэнергии. На опоре воздушной линии электропередачи напряжением 0,4 кВ установлен щит учёта с интеллектуальным счётчиком на 380 В. Перед счётчиком находится трёхполюсный автоматический выключатель IEK класса C. Дополнительно на трубостойке расположен старый щит, в котором ранее находился узел учёта со старым счётчиком и автоматическими выключателями. Выполнил переборку старого щита на трубостойке. По поставленной задаче исключил из предусматриваемой схемы дублирующий счётчик «Меркурий» прямого включения на 380 В. Для ввода в дом предусмотрел схему с трёхполюсным автоматическим выключателем, учитывая существующее расположение оборудования учёта на опоре воздушной линии. Для дальнейшего использования щита организовал отдельные линии. Установил два однополюсных автоматических выключателя: один для розетки, устанавливаемой непосредственно в щите на DIN-рейке, второй — для будущего электроснабжения гаража. На линию гаража установлен однополюсный автомат номиналом 25 А. Таким образом, подготовлена отдельная линия, по которой в дальнейшем планируется подать питание в гараж. После работ со старым щитом перешёл к электромонтажу в новом гараже заказчика. Установил новый электрический щит, предназначенный для дальнейшей организации электроснабжения помещения. В гараже смонтировал две розетки Schneider Electric со степенью защиты IP44. Также установил двухклавишный выключатель Schneider Electric со степенью защиты IP44. Монтаж этих устройств выполнен в рамках подготовительного этапа электрификации гаража. Параллельно заказчик Алмаз самостоятельно выполнял земляные работы — копал траншею для будущей кабельной линии от старого щита учёта до гаража. Следующим этапом предусмотрена прокладка кабеля ВВГнг 3×4 мм² в защитной ПНД-трубе по подготовленной траншее. На момент завершения описанного визита прокладка кабеля ещё предстояла, поэтому полноценное подключение гаража к электроснабжению в эту работу не входило. В результате мастер выполнил предусмотренную переборку старого щита, установил автоматические выключатели для розетки и будущей линии гаража, смонтировал новый щит, две розетки и двухклавишный выключатель в гараже. Общая продолжительность визита составила около 3-4 часов.
Результат

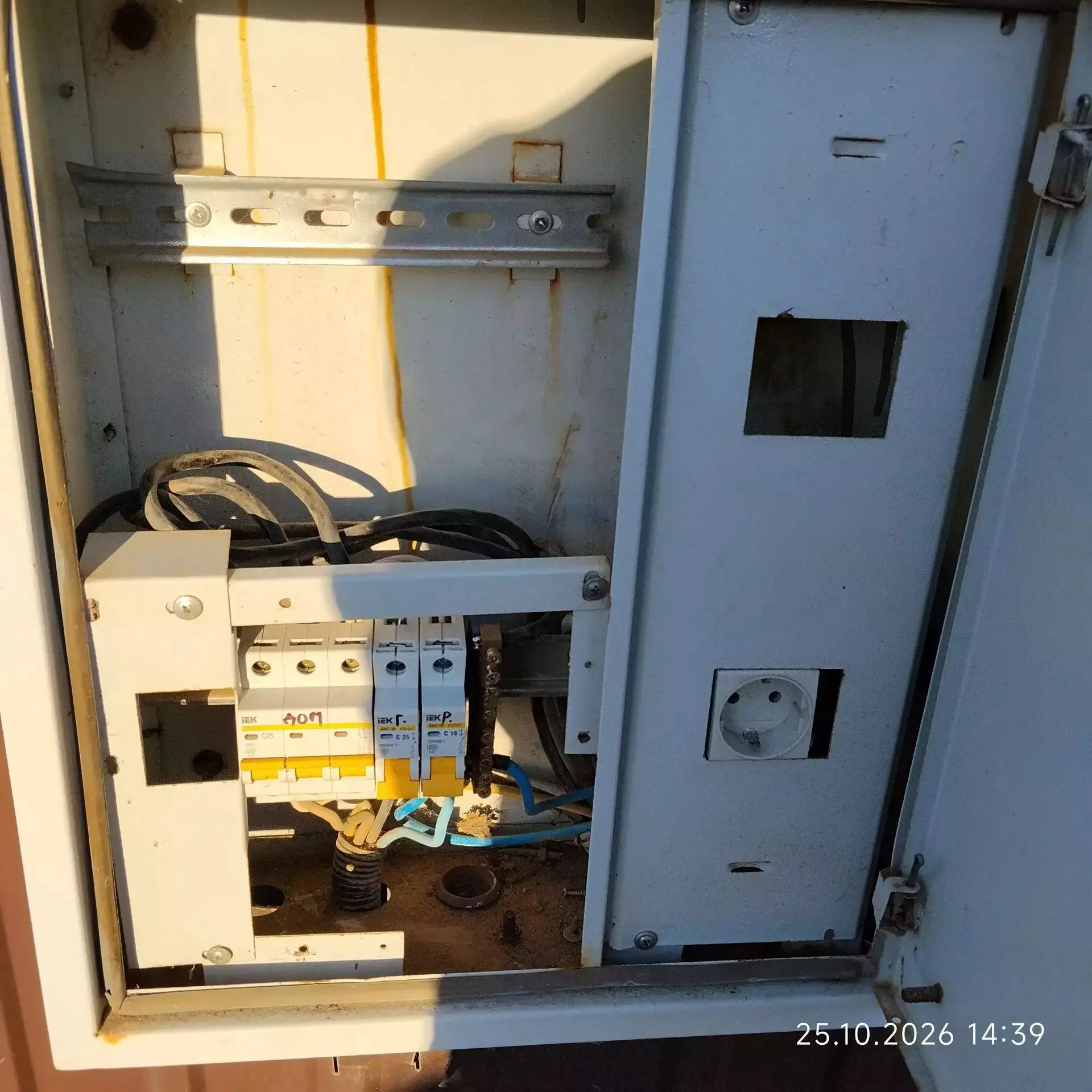

В старом щите учёта на трубостойке выполнена переборка и подготовлена схема без дублирующего счётчика «Меркурий» прямого включения на 380 В. При осмотре щита учёта на опоре выявлен чрезмерно оголённый участок жилы фазы C кабеля СИП 4×16 мм² в месте подключения к автоматическому выключателю. Мастер укоротил жилу и повторно закрепил её под зажимом автомата. Выступающий оголённый участок устранён. Для ввода в дом предусмотрен трёхполюсный автоматический выключатель. Для розетки в щите и будущей линии гаража установлены два однополюсных автомата. На линию гаража установлен автомат номиналом 25 А. В новом гараже заказчика Алмаза установлен электрический щит, смонтированы две розетки Schneider Electric IP44 и двухклавишный выключатель Schneider Electric IP44. Выполнен первый подготовительный этап электрификации гаража. Заказчик самостоятельно готовит траншею. Прокладка кабеля ВВГнг 3×4 мм² в ПНД-трубе, подключение и проверка линии запланированы на следующий этап. Полное подключение гаража к электроснабжению по результатам этого визита не подтверждено.
Дополнительно

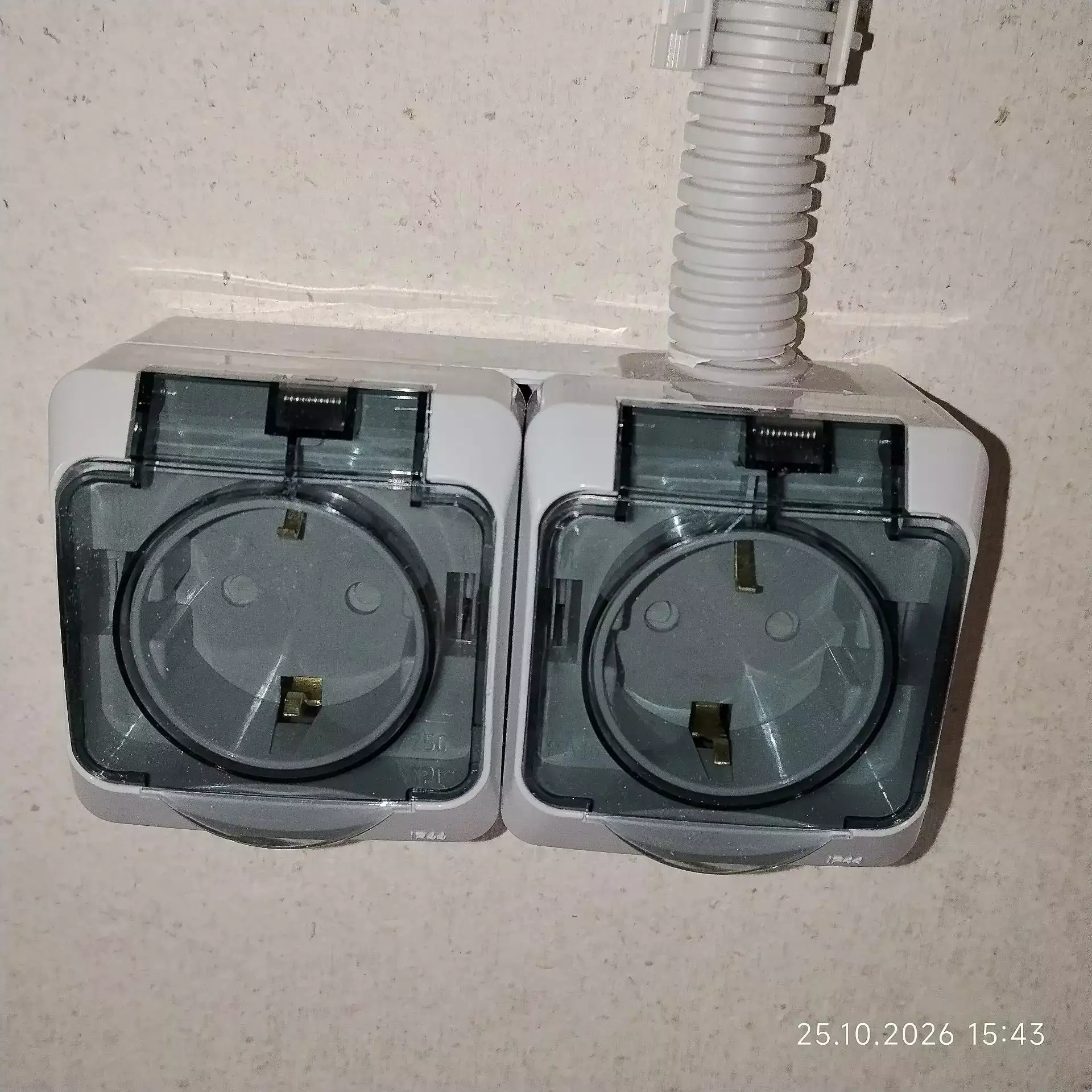

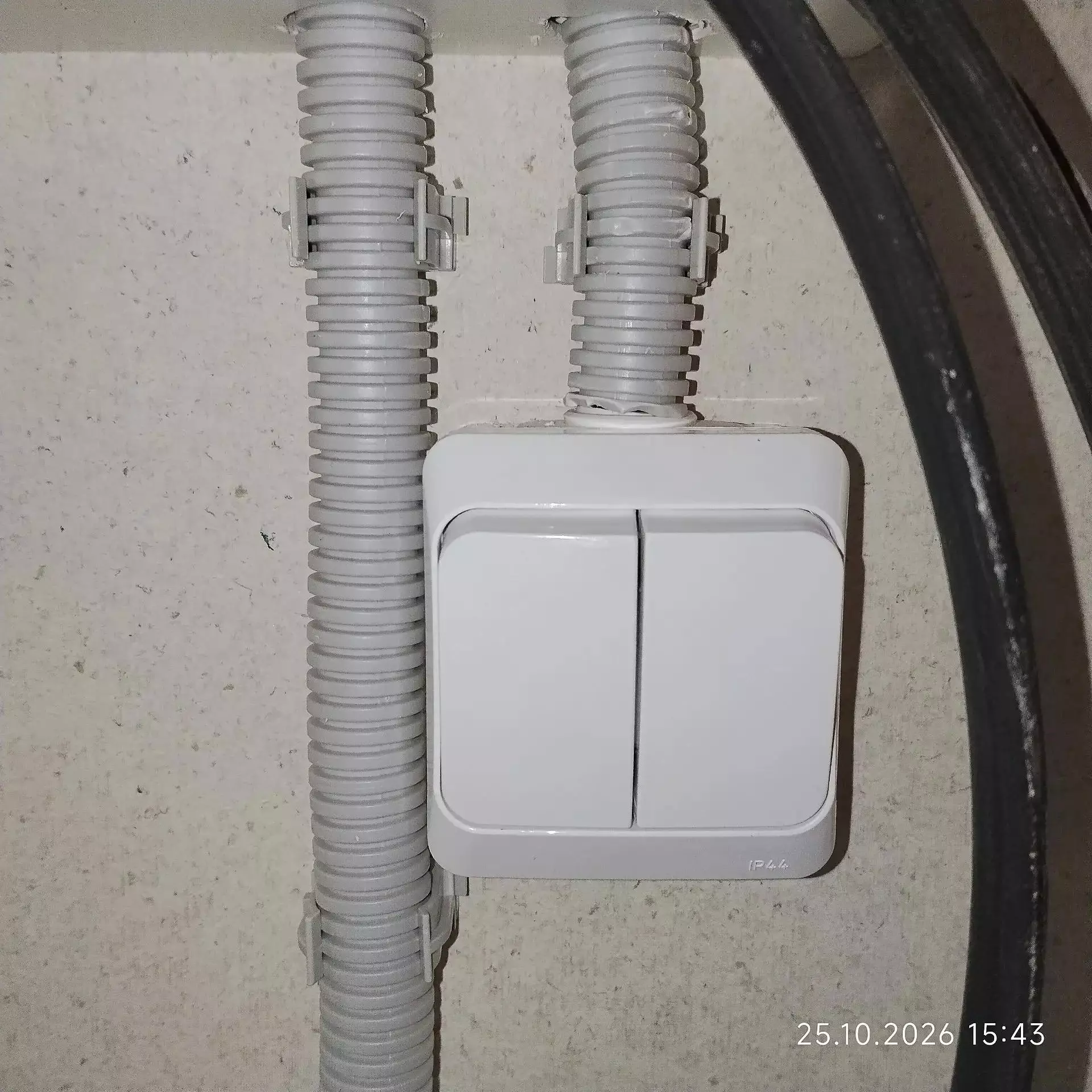

Помимо переборки старого щита учёта, мастер приступил к подготовке электроснабжения вновь построенного гаража. Установил новый щит в гараже, смонтировал две розетки Schneider Electric IP44 и двухклавишный выключатель Schneider Electric IP44. В старом щите предусмотрел отдельную линию гаража и установил для неё однополюсный автомат на 25 А. Заказчик самостоятельно выполняет земляные работы по подготовке траншеи для будущей прокладки кабеля.
💡 Совет клиенту
При организации питания вновь построенного гаража необходимо заранее продумать трассу кабеля от существующего щита, способ его прокладки, защиту линии и состав оборудования в гаражном щите. При подземной прокладке кабеля следует использовать подходящую защитную трубу и соблюдать требования к глубине траншеи, механической защите, расстояниям от других коммуникаций и условиям прокладки. Конкретные параметры выбирают с учётом характеристик кабеля, местных условий и действующих требований электромонтажа. Перед подключением гаража необходимо проверить соответствие сечения кабеля предполагаемой нагрузке, способу прокладки, длине линии и номиналу защитного автомата. Установка автомата на 25 А сама по себе не подтверждает пригодность кабеля для такой защиты: соответствие должно быть проверено перед вводом линии в эксплуатацию. После прокладки кабеля следует проверить целостность жил, состояние изоляции, правильность подключения проводников и работу защитных устройств. До завершения этих работ нельзя считать линию гаража полностью готовой к эксплуатации. Для розеток и выключателей в гараже следует выбирать оборудование с подходящей степенью защиты с учётом фактических условий помещения, возможной влажности, пыли и механических воздействий.
Фото выполненной работы
